W Flange Ⅱ WフランジⅡ
WフランジⅡは、フレア配管専用のフランジです。
ルーズフランジよりも優れた作業効率と施工時間の短縮を実現しました。
施工時間を短縮する
フレア配管専用のフランジ

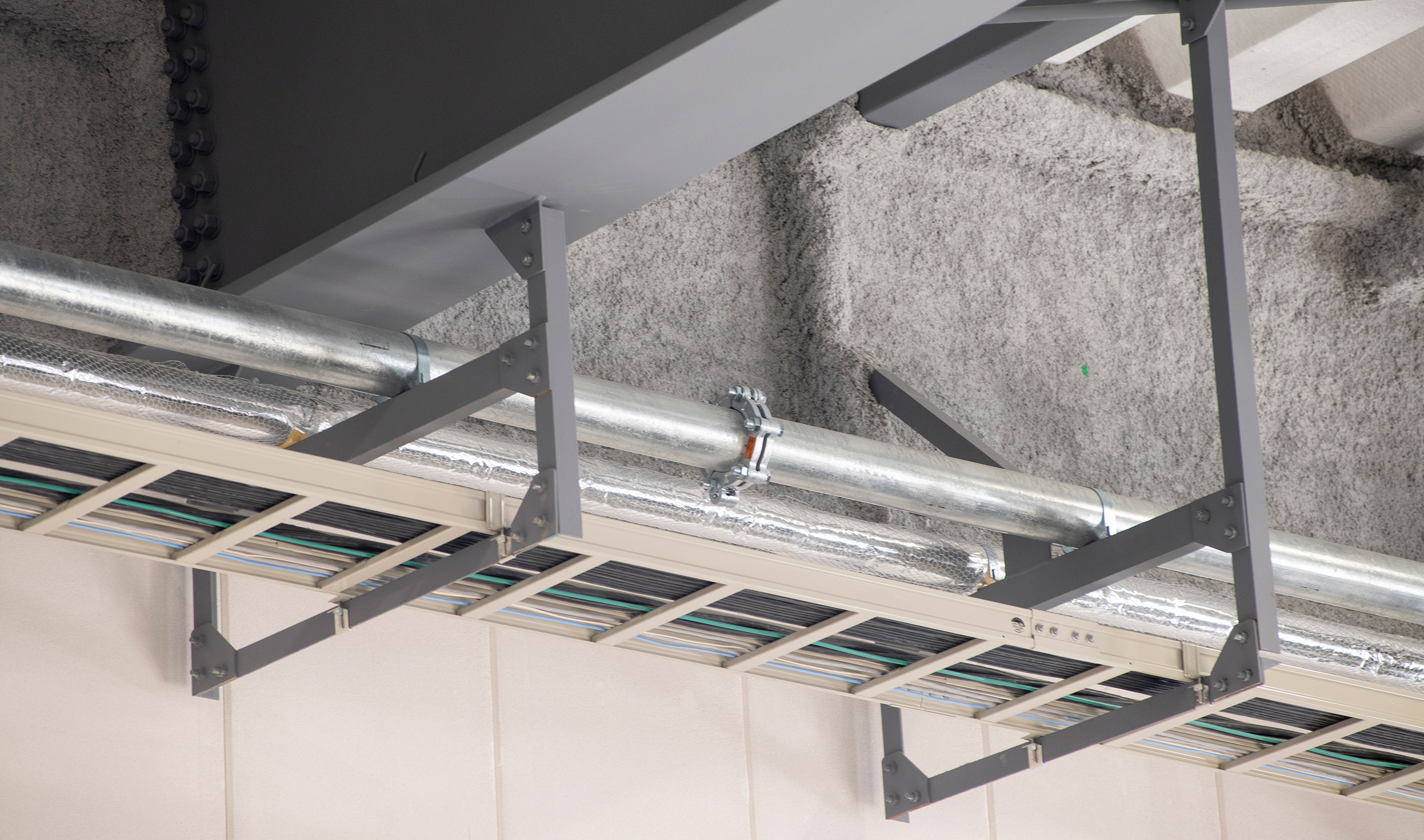

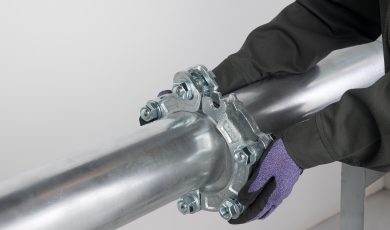

WフランジⅡは、フレア配管専用の製品です。

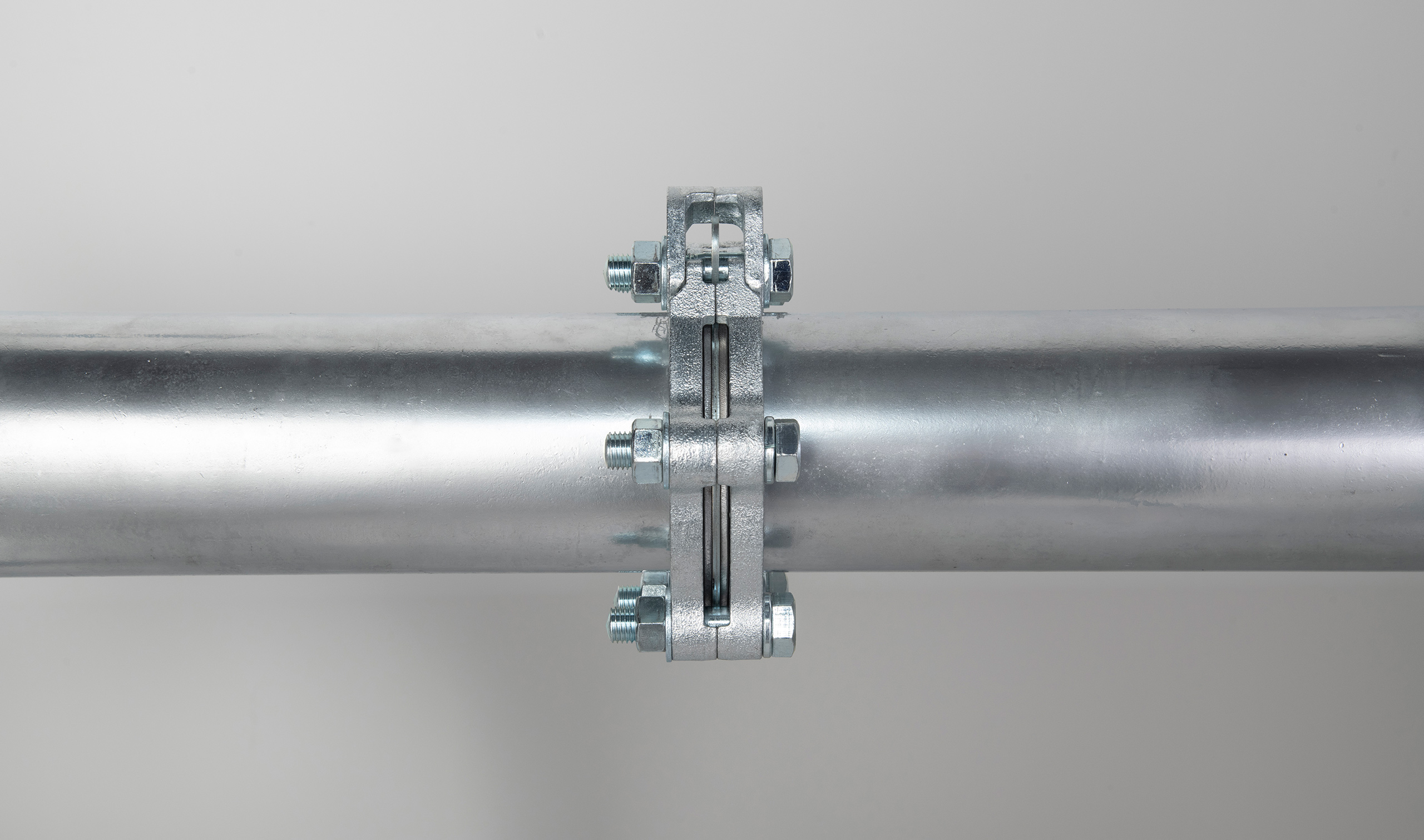

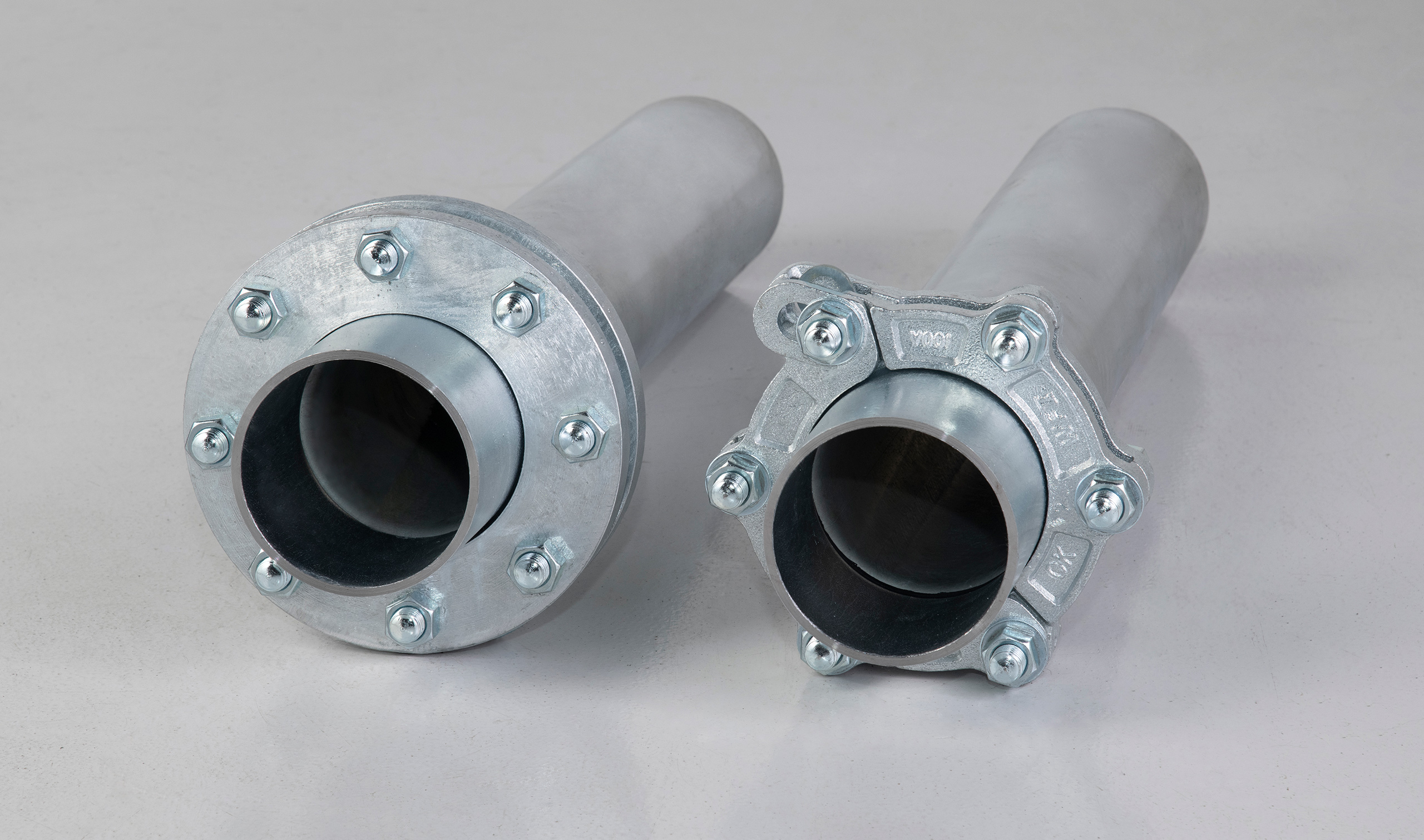

通常利用されるルーズフランジより、ボルト本数が少なく、ボルト・ナット・パッキンが事前装着されています。
作業の効率化と施工時間の短縮が可能です。
| サイズ (A) | ボルト サイズ | ボルト 本数 | 外径 (mm) | 重量 (kg) | 対応つば外径 (mm) |
|---|---|---|---|---|---|
| 65 | M16 | 4 | 172 | 約3.4 | 121(+0,-8) |
| 80 | M16 | 6 | 177 | 約3.1 | 126(+0,-3) |
| 100 | M16 | 6 | 203 | 約3.7 | 152(+0,-4) |
| 125 | M20 | 6 | 248 | 約6.8 | 183(+0,-4) |
| 150 | M20 | 8 | 279 | 約8.9 | 214(+0,-5) |
| 200 | M20 | 10 | 328 | 約10.8 | 264(+0,-5) |
feature 特長
WフランジⅡが選ばれるには理由があります。
-
point 01 優れた作業効率と施工時間の短縮

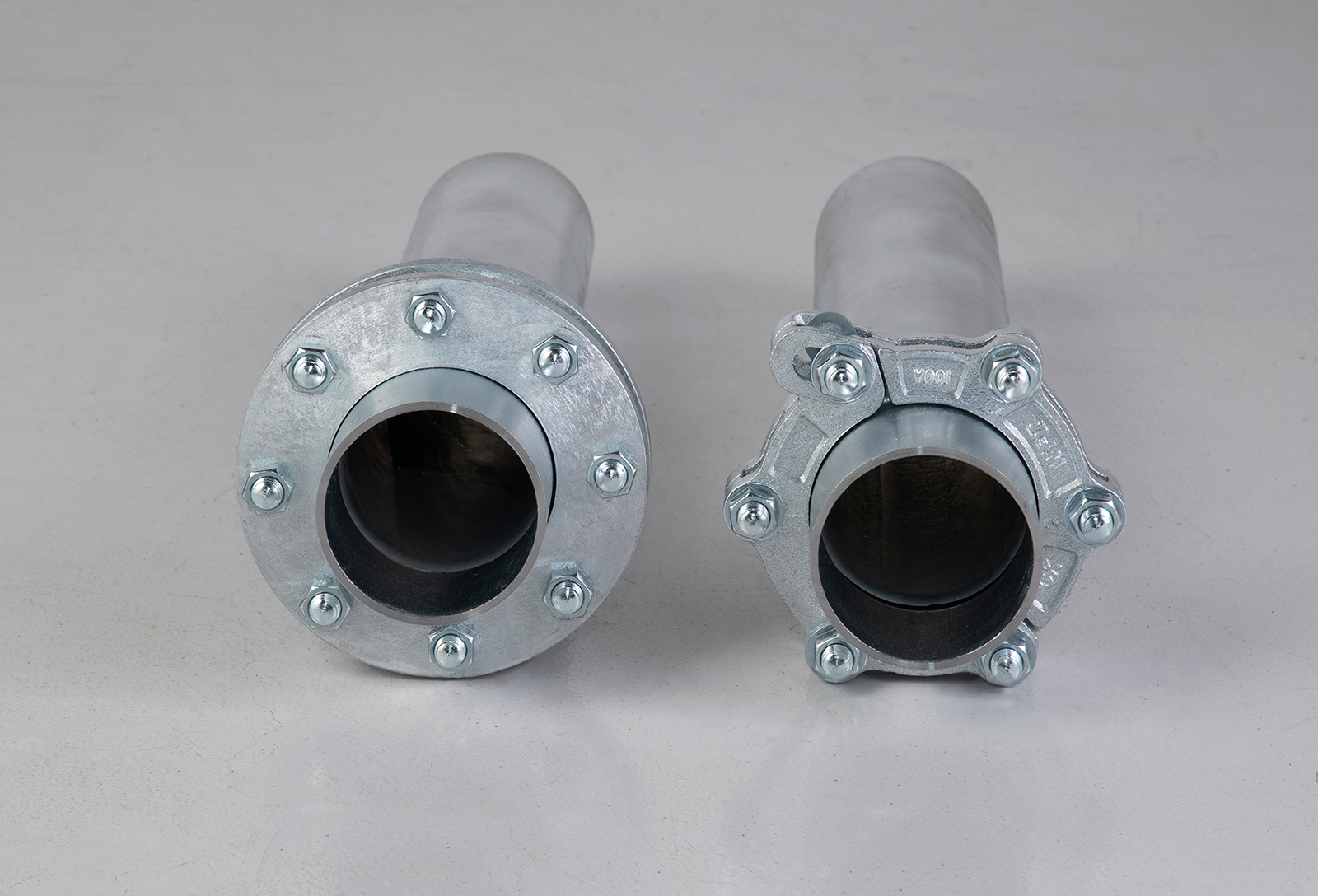

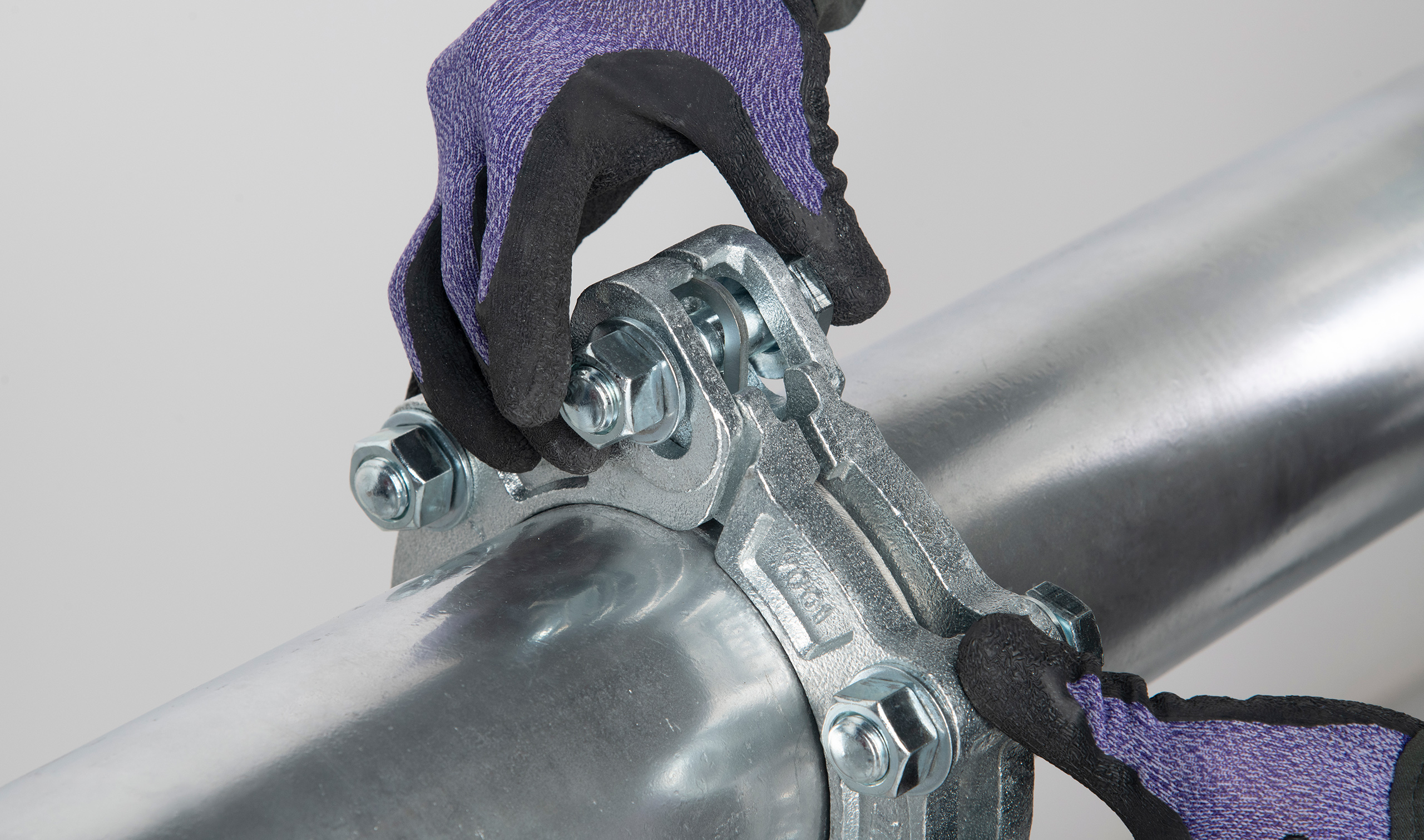

WフランジⅡは、フレア配管施工時の作業の効率化と施工時間の短縮という課題に焦点を当てた課題解決型製品です。

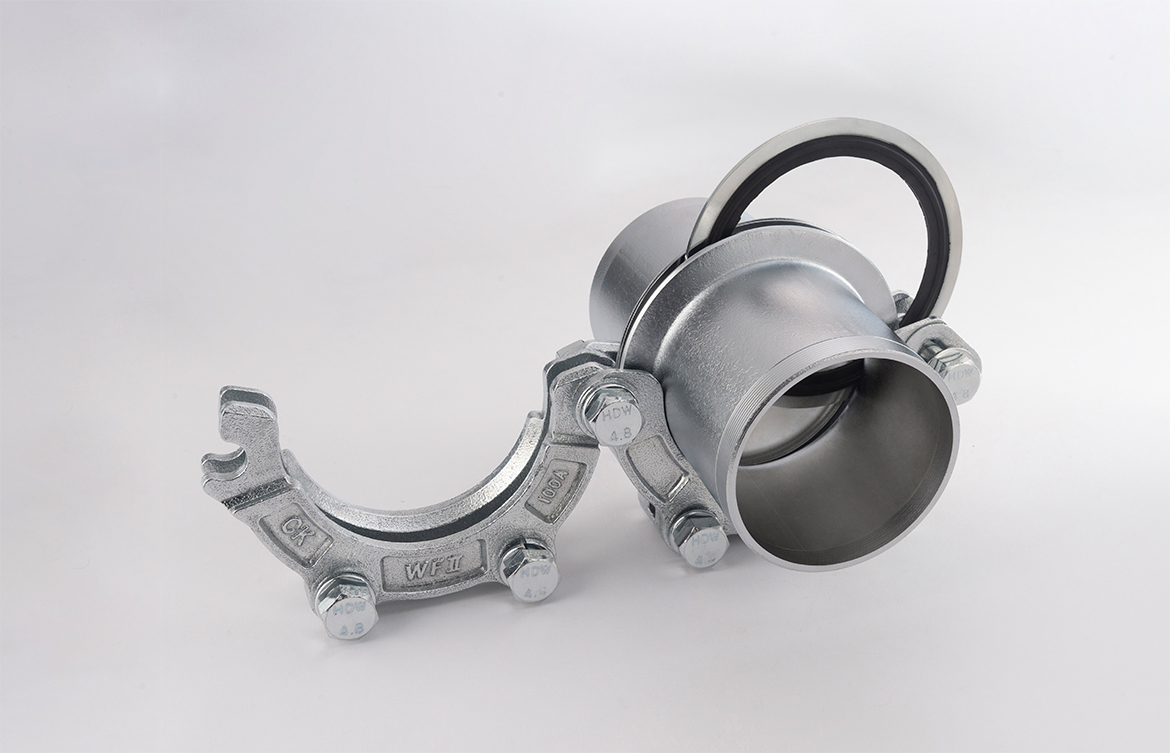

ボルト本数が少なく、ボルト・ナット・ガスケットが事前装着されているので、すぐに施工に取り掛かることができます。フランジが後付けとなるため、吊り込み重量の軽減も可能です。 -
point 02 日本消防設備安全センターの消防認定品
WフランジⅡのSGP用標準品は、日本消防設備安全センターの消防認定を取得しています。（SGP用耐熱品とSUS用は、消防認定品ではありません。）

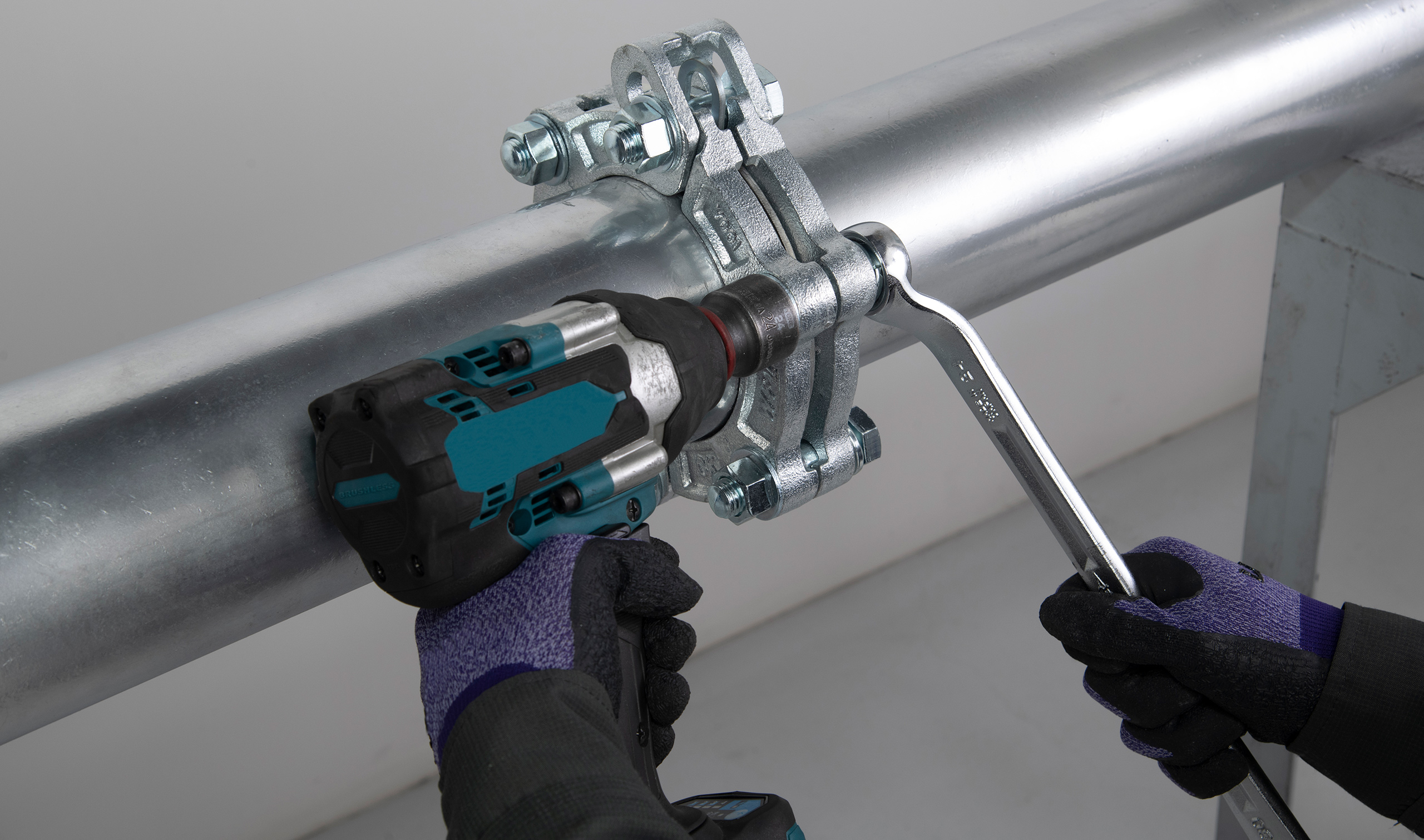

特殊なガスケット構造によりボルトの対角締めが不要です。さらに、ガスケットは金属リング付きなのでボルトを過剰締付してもガスケットは破断しません。
作業効率はもちろん、施工の精度も同時に高める工夫が施されています。 -
point 03 震度6強にも耐える優れた耐震性能

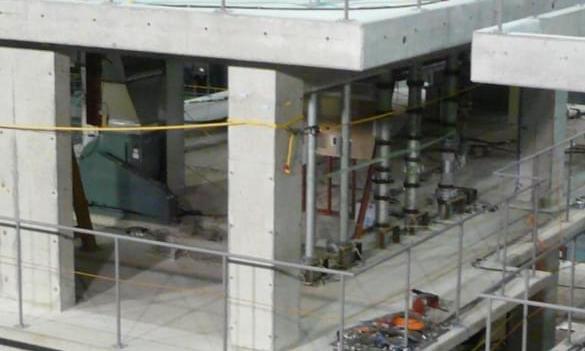

「国立研究開発法人防災科学技術研究所」実大三次元震動破壊実験装置（通称：E-ディフェンス）を使用し、大震災レベルを想定した破壊実験を実施しました。
震度6強の地震に耐える、優れた耐震性能を実証しました。耐震性能が問われる現場でも、安心してWフランジⅡをご使用いただけます。
